全国1:20万地质图格式转换整理服务（JPG/SHP/EPS/CAD）

全国 1:20 万数字地质图是基础地质、区域地质调查、工程选址和科研分析中常用的重要资料。原始公开版数据多为 MAPGIS 格式，直接查看、排版和跨软件使用都有一定门槛。

本站提供的是对公开公益地质资料的格式转换与整理加工服务，可将 MAPGIS 数据整理为高清 JPG、矢量 EPS，并可按需定制 SHP、DXF/DWG 等常用格式。所列费用均为格式转换与整理加工服务费，非原始数据售卖。

如果只是想先判断“我需要哪一幅图”，建议先下载本文提供的分幅索引附件，在 QGIS 或 Google Earth 中定位研究区，再根据图幅号选择对应数据。若只是浏览和配图，通常选择 JPG + EPS 即可；若需要空间叠加、裁剪、属性分析，则应选择 SHP；若需要和工程图纸、勘察点、设计底图一起使用，则更适合定制 CAD 格式。

一、数据概况

全国 1:200,000 数字地质图空间数据库长期作为地质调查、工程勘察和区域规划的重要基础资料。其比例尺适合宏观地质判读、区域构造分析和工程前期资料筛选。

这类 1:20 万地质图更适合回答区域尺度问题，例如某一县域、流域、矿区外围、线路走廊或工程选址区的大致地层、构造、岩性和断裂发育情况。它不适合直接替代详细工程勘察、矿山储量核实或法定审批所需的高精度专项资料。

常见使用场景包括：

• 在项目前期快速了解研究区地质背景。
• 在论文、报告、汇报材料中制作区域地质背景图。
• 在 GIS 中与行政区、河流、DEM、遥感影像、样点等数据叠加分析。
• 在工程 CAD 图中作为地质背景底图，用于选线、选址和方案比选。
• 按图幅批量整理某一区域的地质图资料，减少逐幅查找和格式转换成本。

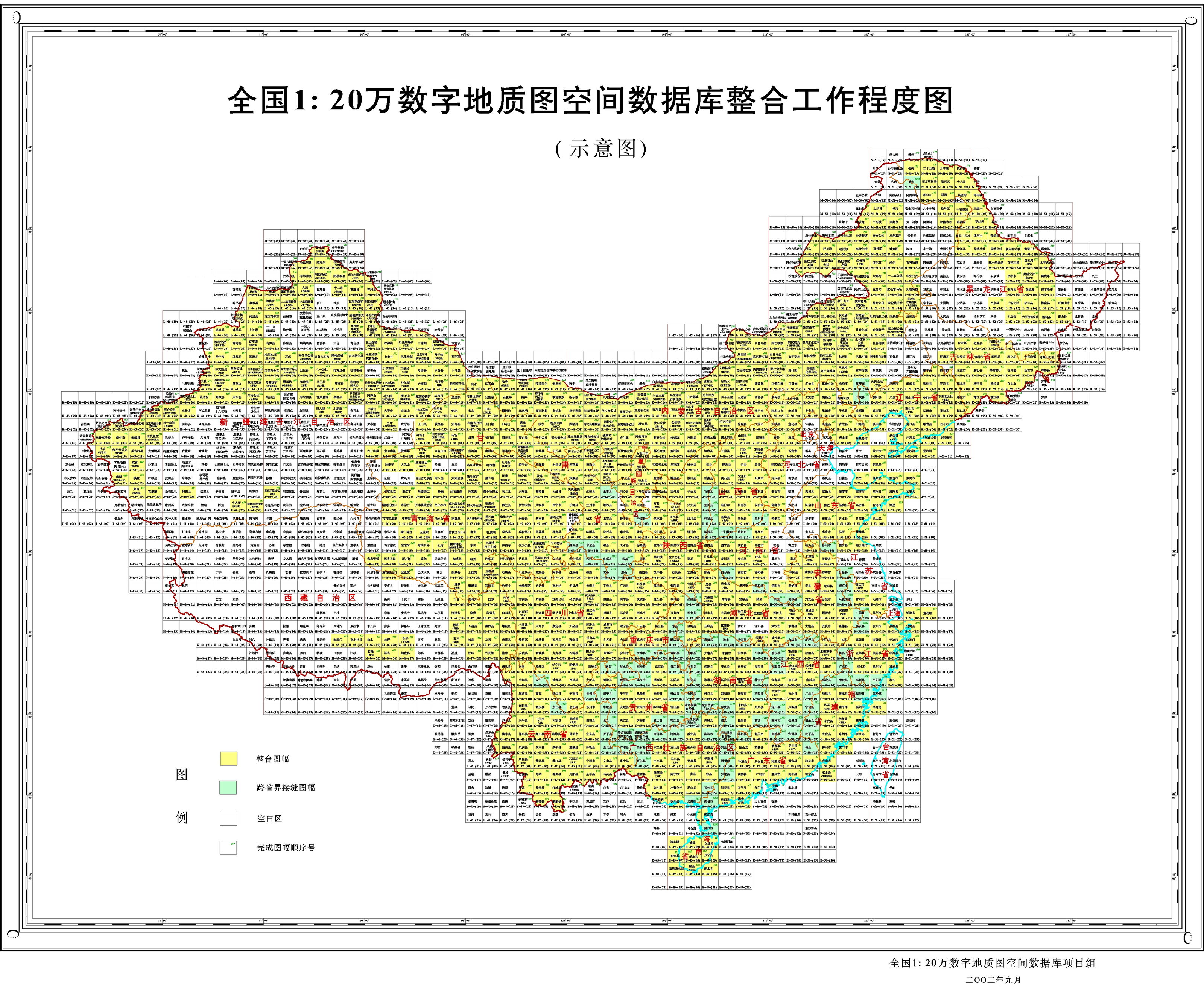

上图为全国 1:20 万数字地质图空间数据库分幅索引图，可用于初步筛选所需图幅。

相关说明文件：

• 全国1：20万数字地质图空间数据库整合工作程度图.JPG
• 0_全国1∶20万数字地质图空间数据库数据使用说明.pdf

基本信息文件下载：

二、分幅索引附件

为方便在 QGIS、Google Earth 中定位所需图幅，本站已将根据基本信息 Excel 清单整理的分幅索引作为附件提供下载。QGIS 建议优先使用 GeoJSON，Google Earth 可使用 KML。

全国1:20万地质图分幅索引附件包（GeoJSON/KML）

单文件下载

字段说明

使用建议：

• 先加载“标准分幅全格网”，用 old_map_id 和分幅索引图逐格对照。
• 再根据 in_excel_list = true 过滤 Excel 清单中已有的图幅。
• 已确定图幅后，可按 map_id 或中文图幅名沟通具体数据需求。

如何确定自己需要哪几幅图

如果已经有研究区边界、行政区范围、线路或点位数据，可以按以下流程筛选：

1. 在 QGIS 中加载研究区数据，例如行政边界、项目红线、线路、采样点或经纬度点位。
2. 再加载“标准分幅全格网 GeoJSON”。
3. 查看研究区与哪些 1:20 万图幅相交，记录对应的 old_map_id、map_id 和中文图幅名。
4. 若只需要 Excel 清单内公开版图幅，可筛选 in_excel_list = true。
5. 将筛选出的图幅号发来确认，即可按单幅、多个图幅或区域打包整理。

如果没有 GIS 基础，也可以使用 KML 文件在 Google Earth 中打开，通过地点搜索定位城市、县区或项目区，再查看覆盖该区域的图幅编号。

索引附件与正式图件的区别

分幅索引附件只是“图幅位置索引”，用于帮助用户查找自己需要哪几幅图。它不是正式地质图内容，也不包含地层、断层、岩性、注记等图面信息。正式图件仍需根据所选图幅进行 MAPGIS、JPG、EPS、SHP 或 CAD 数据整理。

三、原始数据的使用门槛

原始公开版数据库主要以 MAPGIS 格式提供，实际使用中常见以下问题：

• 软件依赖较强：通常需要安装老版本 MAPGIS 或特定 GIS 环境。
• 快速查看不便：普通电脑、手机或平板难以直接预览原始文件。
• 办公排版不便：不方便直接插入 PPT、Word、论文图件或设计软件。
• 二次利用成本高：如需 GIS 分析、CAD 套合或矢量编辑，往往还要经过额外转换。

因此，本服务的重点不是改变原始数据内容，而是把原始 MAPGIS 数据转换为更容易查看、编辑和交付的常用格式。

四、可提供格式

1. 高清 JPG

• 即开即用：像普通图片一样查看地质图，适合快速浏览和沟通。
• 清晰预览：保留地层分布、断层构造、水系、注记等核心图面信息。
• 办公友好：可直接插入汇报 PPT、技术文档和论文配图。

JPG 适合不需要进行 GIS 空间分析、但希望快速看懂图面内容的用户。比如论文或报告中只需要展示区域地质背景，或者项目组内部需要快速浏览某一幅地质图，JPG 是最直接的格式。

需要注意的是，JPG 本质上是图片，适合查看、展示和配图，不适合直接提取地层面、断层线等矢量要素，也不适合进行属性查询和空间统计。

2. 矢量 EPS

• 无损缩放：适合大幅面打印、排版和局部放大。
• 软件兼容：可用 Adobe Illustrator、CorelDRAW 等矢量软件打开。
• 便于美化：适合图面着色、注记调整、版式排版和成果图制作。

EPS 更适合需要高质量制图和后期排版的用户。相比 JPG，EPS 在放大、裁切、改色、排版时更灵活，适合论文图件、出版图件、PPT 高清背景图和展示板制作。

如果主要工作在 AI、CorelDRAW 或其他矢量排版软件中完成，EPS 通常比单纯 JPG 更合适。但 EPS 仍然偏“图面制图格式”，不等同于 GIS 数据库，不应把它当作可直接进行空间分析的 SHP 图层使用。

3. SHP GIS 数据（定制服务）

SHP 是主流 GIS 矢量数据格式，可在 ArcGIS、QGIS、Global Mapper、SuperMap 等软件中使用。

可按需整理的内容包括：

• 地层界线
• 断层构造
• 地质单元
• 水系及其他矢量要素

适合空间分析、地质建模、课题数据整理和 GIS 项目开发。SHP 为定制导出服务，需要按图幅和具体需求单独处理。

SHP 适合对地质要素进行叠加、裁剪、查询、符号化和空间分析。例如把地层界线与研究区边界叠加，统计某个范围内的地层单元，或与 DEM、水系、遥感影像、采样点共同制图。

由于不同用户对 GIS 图层的需求不同，SHP 通常需要先确认提取范围和图层内容。比如只需要地质单元面，还是同时需要断层、界线、水系、注记等内容；是按单幅交付，还是按研究区裁剪后交付。

4. DXF/DWG CAD 数据（定制服务）

CAD 格式适合工程勘察、设计底图套合和成果图快速出图。

• 底图直用：可导入 AutoCAD、中望 CAD 或 MicroStation。
• 分层管理：地质界线、断层、水系、注记等要素可按图层管理。
• 坐标匹配：便于与工程勘察点、管线设计图等资料进行空间套合。
• 快速出图：适合工程地质平面图、选址分析图和可研报告插图。

CAD 格式更适合工程单位、设计院和勘察类项目。常见需求是把地质信息叠加到已有 CAD 底图中，作为工程地质平面图、线路比选图、场址分析图或可研报告附图使用。

如果后续主要在 AutoCAD、中望 CAD、MicroStation 等环境中工作，DXF/DWG 比 SHP 更符合工程制图流程。但如果需要做 GIS 空间统计、缓冲区分析或属性筛选，仍建议优先选择 SHP。

5. 格式选择建议

五、服务内容与收费说明

您获取的并非原始数据版权或使用权，而是格式转换、整理加工和交付支持服务。

服务内容主要包括：

• 将 MAPGIS 原始数据整理为常用查看、排版或 GIS/CAD 使用格式。
• 减少安装专用软件、逐幅导出和格式纠错的时间成本。
• 按需求提供单幅、分区或全国范围的数据整理方案。

本服务为付费技术服务，所列费用为人工格式转换与整理加工服务费。由于文件量大且需要二次加工，完整数据需联系后获取下载链接。

数量较多或有特殊格式需求时，可根据图幅范围和处理内容协商。

如何选择服务方案

如果只是想查看地质图、用于课件、汇报、论文背景图或快速参考，轻量方案通常已经足够。JPG 负责快速查看，EPS 负责高质量排版和后期美化。

如果需要在 GIS 中进行叠加分析、裁剪研究区、叠加采样点、制作专题图或建立课题数据库，建议选择专业方案。专业方案更适合科研、规划、资源环境分析和 GIS 项目。

如果工作成果最终要进入 CAD 制图流程，例如工程地质平面图、线路方案比选、场址图、勘察设计底图等，建议选择工程方案。工程方案重点解决的是“能否直接进入 CAD 工作流”的问题。

联系前建议准备的信息

为了减少沟通和反复确认时间，建议先准备以下信息：

• 所需图幅号或图幅名，例如 K4430、K-44-(30) 或中文图幅名。
• 研究区范围，例如行政区名称、经纬度范围、矢量边界、线路或点位。
• 需要的交付格式，例如 JPG、EPS、SHP、DXF/DWG。
• 是否需要按研究区裁剪，还是按完整图幅交付。
• 是否有坐标系统、图层字段、CAD 图层组织、出图比例等特殊要求。

如果暂时不确定图幅范围，可先下载本文的 GeoJSON/KML 分幅索引附件，在 QGIS 或 Google Earth 中定位后再确认。

交付前确认要点

正式整理前建议确认以下内容：

• 图幅范围是否准确，避免漏选相邻图幅。
• 使用目的是否明确，是浏览配图、GIS 分析还是 CAD 制图。
• 输出格式是否与后续软件匹配，例如 QGIS/ArcGIS 使用 SHP，AutoCAD 使用 DXF/DWG。
• 是否需要保留原始 MAPGIS 文件，或只需要转换后的成果。
• 是否接受数据精度和用途限制，即本成果仅供个人学习、科研内部参考和资料整理，不用于法定工程报批。

六、案例数据

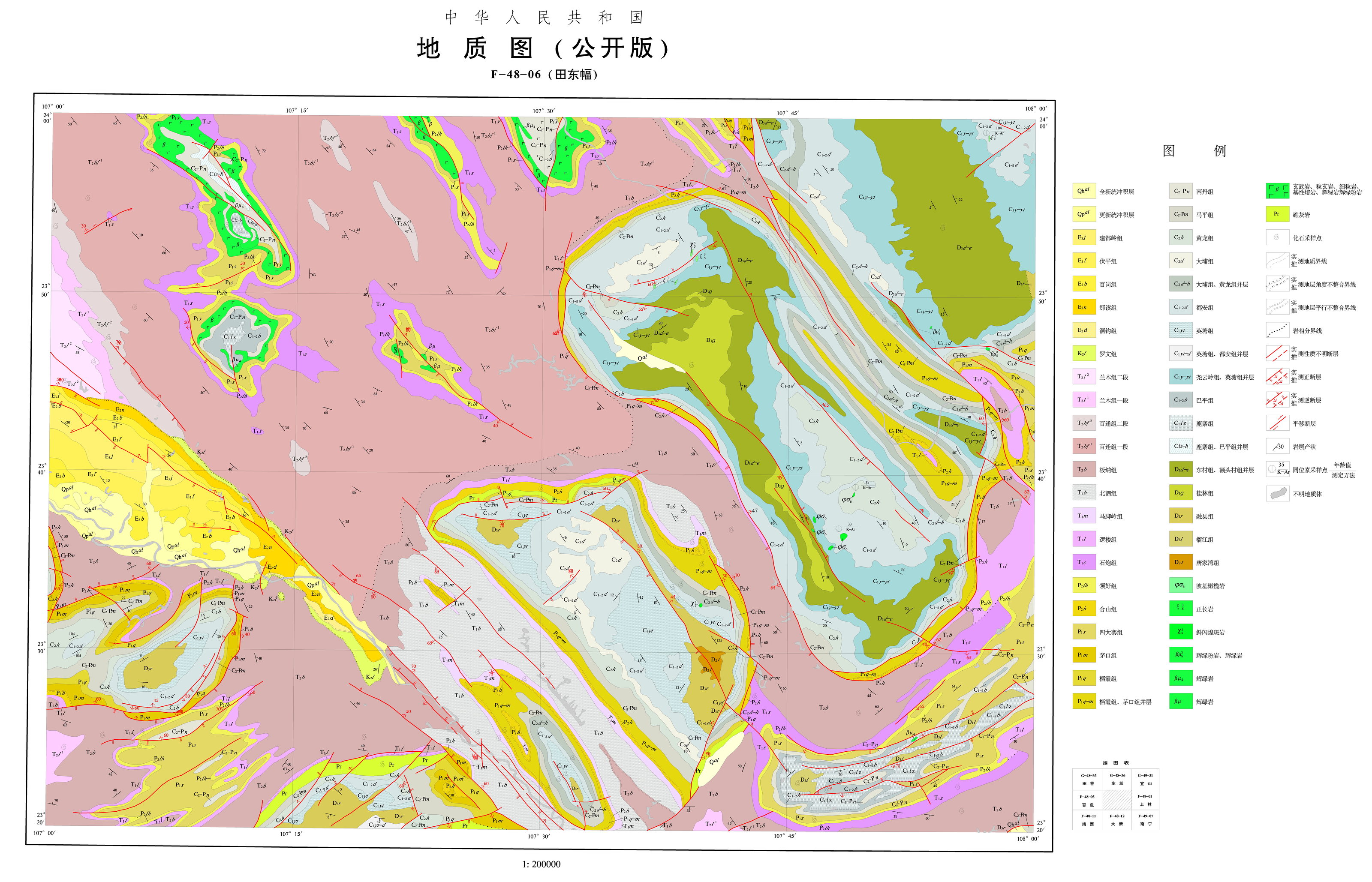

提供 F4806 图幅作为示例，可用于查看 JPG、EPS 和 SHP 数据的转换效果。

本地下载

• 全国1：20万地质图-F4806-示例.jpg
• 全国1：20万地质图-F4806-示例.eps
• 全国1：20万地质图-F4924-SHP数据.zip
• EPS字体库.zip

打开 EPS 文件时，如提示缺失字体，请先安装上方字体库后重试。

百度网盘

F4806 图幅示例。

七、免责声明

本成果仅对官方公开公益地质资料做格式转换、整理加工，原始数据权属归国家主管单位所有。所交付文件仅限个人学习、科研内部参考，禁止二次转售、商用传播及法定工程报批使用。所列费用为人工技术服务费，不对数据精度与法律效力负责，违规使用后果由使用者自行承担。查看完整免责声明
